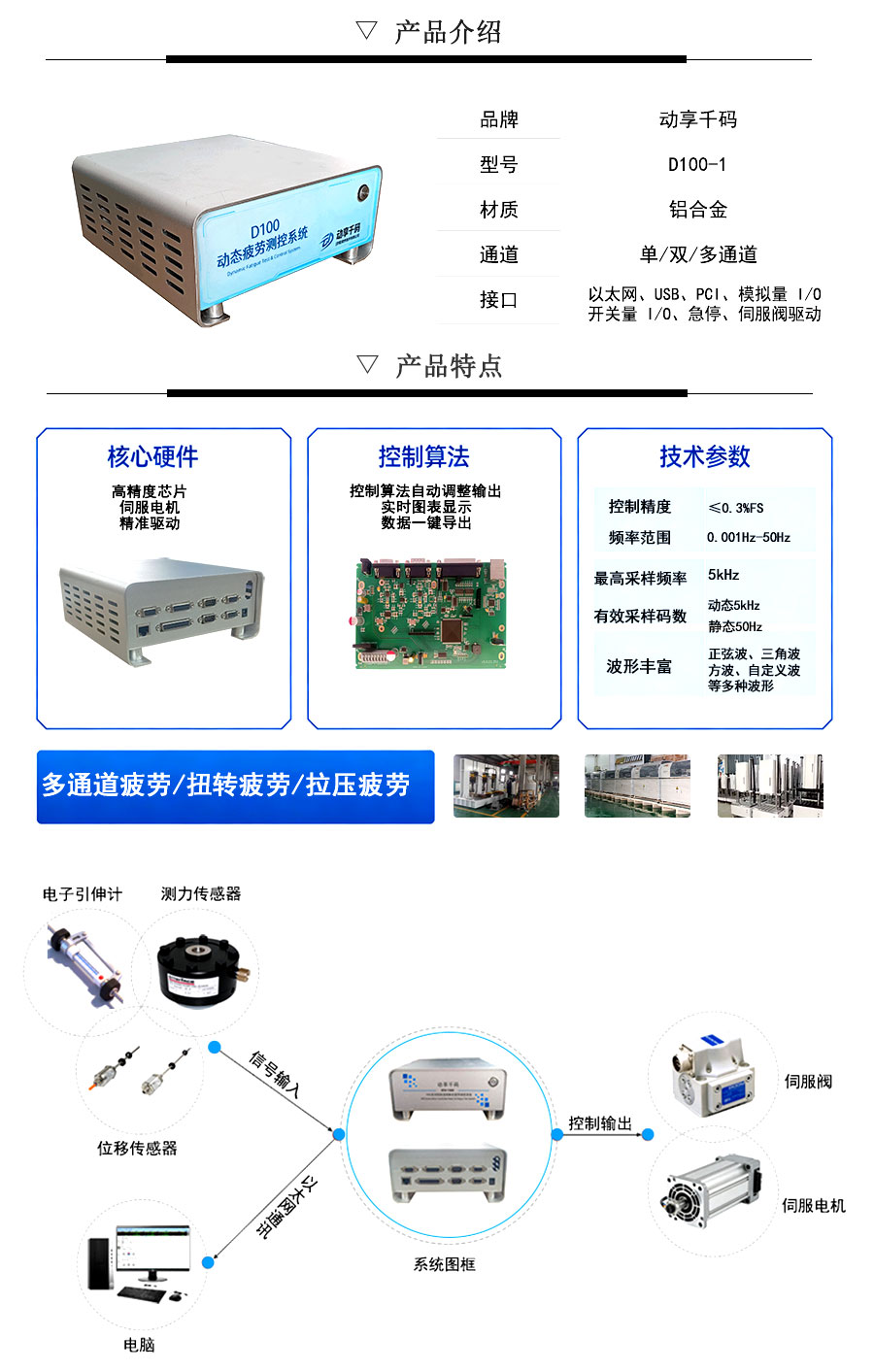

产品介绍

动态疲劳测控系统是动享千码自主研发、面向材料 / 零部件疲劳寿命与动态力学性能测试的软硬件一体化解决方案，核心覆盖动态控制器、多通道协调加载软件，适配电液伺服、电缸、电磁驱动等各类疲劳试验台，广泛服务于汽车、航空航天、轨道交通、科研院校与第三方检测机构。

一、核心硬件

1. 多通道动态控制器

控制精度：全数字闭环，16 位 AD/DA，力 / 位移 / 变形三闭环，静态精度 **±0.5% FS**，动态波动 **±0.5% FS**。

频率范围：0.001–100Hz，支持5kHz高速采样，满足高周 / 低周疲劳、裂纹扩展、耐久测试。

通道扩展：标配2–4 通道，可扩展至8–16 通道，支持多轴同步 / 独立加载。

波形输出：内置正弦、三角、方波、梯形、斜波、随机波、自定义波，支持组合波形与相位编辑。

2. 伺服放大器

适配交流伺服电机 / 电液伺服阀，输出 **±10V/±5A**，响应带宽 **≥1kHz**，低纹波、低噪声。

具备过流、过压、过热、过载、位移超限保护，故障自诊断与急停联动。

3. 数据采集单元

同步采集力、位移、应变、扭矩、温度，支持桥路 / 电压 / 电流输入，应变精度 **±0.1%**。

工业级抗干扰设计，光电隔离 + EMI 滤波，适配车间复杂电磁环境。

二、核心软件（DynamicTest）

1. 试验控制

可视化参数配置：载荷 / 位移 / 应变幅值、频率、循环次数、保载时间、波形一键设定。

支持力控 / 位控 / 应变控平滑切换，PID 参数自整定，新手快速上手。

疲劳策略库：高周疲劳（10⁴–10⁷次）、低周疲劳（10²–10⁴次）、裂纹扩展、S-N 曲线、耐久老化。

2. 实时监测与分析

毫秒级数据刷新，实时显示力 - 位移、力 - 时间、位移 - 时间、应变 - 时间曲线。

自动记录峰值、谷值、均值、循环次数、刚度、能量耗散，支持实时预警、断点续试。

内置雨流计数、疲劳寿命估算、损伤累积分析，对接CAE 仿真闭环校验。

3. 报告与数据管理

试验结束自动生成报告，含原始数据、曲线图谱、统计结果、标准结论，支持Word/Excel/PDF导出。

数据本地 + 云端双备份，权限分级、日志追溯、批量导出，满足ISO/GB数据溯源要求。

三、典型应用场景

汽车零部件：弹簧、减震器、传动轴、橡胶衬套、底盘件、焊接接头疲劳与耐久测试。

航空航天：铝合金 / 钛合金板材、结构件、紧固件、复合材料高周疲劳与裂纹扩展。

轨道交通：钢轨、桥梁支座、扣件、车轴、转向架动载疲劳与寿命评估。

材料研发：金属、塑料、橡胶、复合材料S-N 曲线、疲劳极限、断裂韧性测试。

四、产品优势

自主可控：核心软硬件自研，可深度定制，支持二次开发与技术对接。

高精度高稳定：全数字闭环 + 高速采样，数据精准、重复性好，符合GB/T 3075、GB/T 14786等标准。

多通道协同：同步控制多轴 / 多工位，模拟复杂受力，提升测试效率。

易用可靠：Windows 图形界面，中文操作 + 视频教程，7×24 小时技术支持，12 个月质保。
